Řídící jednotka

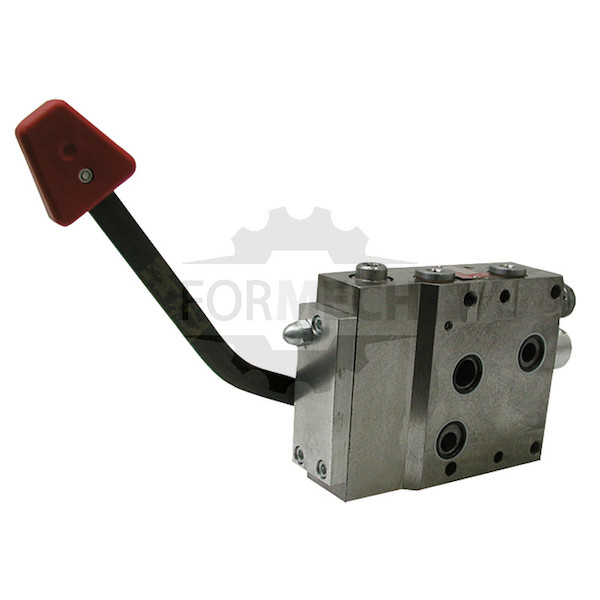

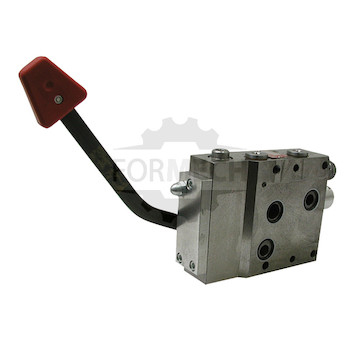

Řídící jednotka od výrobce Výchozí s kat. kódem 85219002:

přepínatelná dle volby pro jednočinný/dvojčinný válec, s aretovanou plovoucí podlahou a koncovým omezením, s páčkou

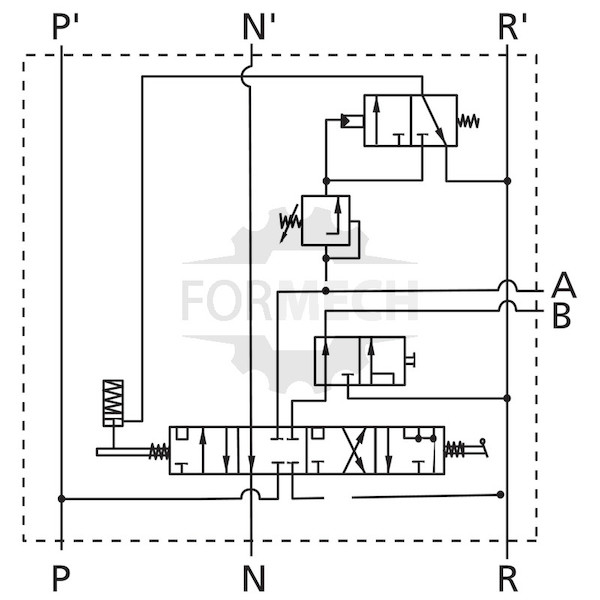

Přídavný řídicí přístroj je zařízení se čtyřmi polohami, které může být použito pro dvojčinné nebo jednočinné zdvihací válce. Má šoupátkem utěsněněné připojení válce A a B. To znamená, že malé prosakování při vysokém zatížení je připuštěno. Připojení A a B se nacházejí nahoře a dole na pouzdru. Přístroj má zamykací příslušenství ve zdvihací poloze, které je vybaveno hydraulicko-automatickým koncovým vypínáním. Pokud se dále přepíná pozice klesání, je zapojena aretační plovací pozice (připojení A a B jsou vzájemně spojena k zpětnému chodu). Pozice plování může být použita jako aretovaná klesací poloha jak u dvojčinných tak i u jednočinných zdvihacích válců. Řídicí přístroj je přestavitelný z dvojčinného na jednočinný a naopak. To je možné i během provozu. Ovládací páka je zahrnuta v dodávce.
Bosch systém SB7 3-díry
Typy traktorů: 430, 540, 545, 548, 650, 658, 760, 768, 870, 980, 988, 1008, 1090, 1100, 1200, 1400, 8045, 8055, 8060, 8065, 8070, 8075, 8080, 8085, 8090, 8100, 8110, 8120, 8130, 8140, 8150, 8160, 8170

Technicke parametry produktu Řídící jednotka od vyrobce Výchozí s kat. kodem 85219002.

• Váha (gr):5892

• Technická data:max. Provozní tlak: 210 bar, jmenovitý průtok: max. 70 l/min,Utahovacímoment: 30 Nm, Připojení: M18 x 1,5, Rozměry: 210 x 50 x 130 mm
• Popis:Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässi
